Vauriohaku

K-17800 – UPM-Kymmene Oyj, Kaukaan sellutehdas – 30.3.2014 13:00

Käsitelty1
IlmoittajaTuomo Lintukangas
Vaurio havaittu30.3.2014 13:00
Kattilan käyttötilanne, jossa vaurio havaittiinvuosihuolto
Vaurioitunut osatulipesä
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohta
Tulipesän vauriokohta
Vaurion sattuessa ilmenivesivuoto kattilan ulkopuolelle
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapa
Seisokkiaika, tuntia
Lisätiedot

Vuosihuoltoseisokissa vaihdettiin ekonomaisereiden pääjakokammiot sekä 3-tulistin. Myös 1 kpl katkennut keittopinnan putki tulpattiin.
Tämän seisokin yhteydessä havaittiin kaksi vauriota:
1. painekokeessa sula-aukossa
2. alasajon jälkeen keittopinnalla.

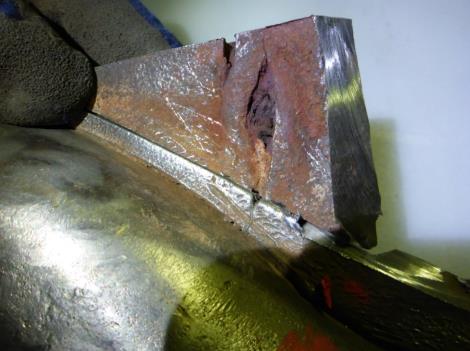

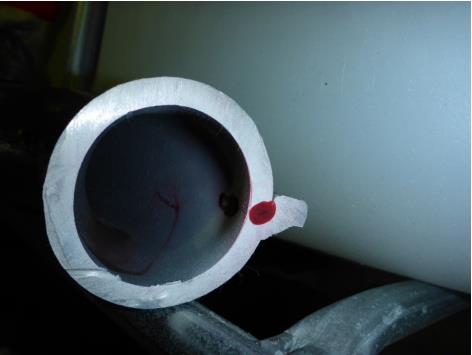

1. Sula-aukko 5:ssa (2.vasemmalta, sisältäpäin laskien) havaittiin vuoto 140 bar vesipainekokeessa. Vuoto paikallistettiin sularännikotelon puolelle ja sula-aukko päätettiin uusia seisokissa. Vaurioitunut alue irrotettiin ohitusputkista, tarkempia selvityksiä varten. Tutkimuksissa havaittiin aukon eväpeltien ns. painetta kantavissa rakenteissa vakavia vaurioita ja särövaurio oli edennyt evärakenteista putken puolella. Vaurio repi ohitusputken halki evähitsistään ja kohteeseen tuli n. 50 mm pitkä, putkenseinämän läpäisemä halkeama.

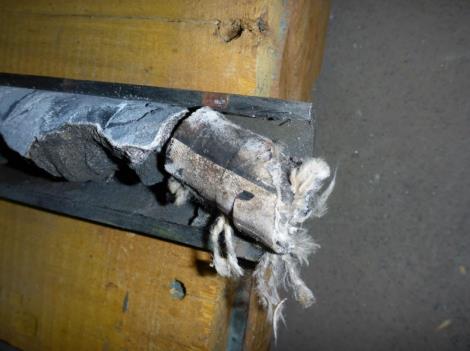

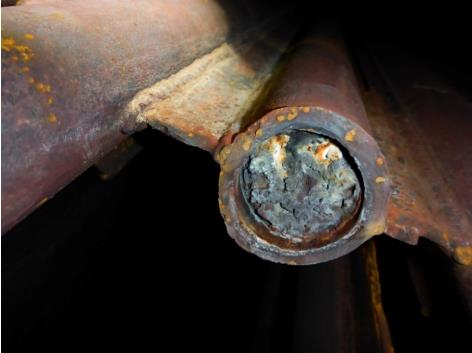

2. Toinen vaurio löydettiin alasajon jälkeen keittopinnan savukaasujen virtaussuunnassa takimmaisen rivin putkessa alajakokammiosta (elementti nro 66) ylöspäin noin 10 m. Putki sojotti irtipoikki takaseinän suuntaan. Paikka sijaitsi sivuseinien puolessa välissä. Syynä oli putkessa ollut n. 40 mm pitkä pätkä paineletkua joka oli tukkinut jo joskus monelta metriltä kohdan kattilatöhnällä (enimmäkseen jonkin sortin rautaa) niin tiukasti ettei vuotoa ollut kummastakaan päästä. Katkennut kohta oli 50 mm hitsisauman jälkeen sen yläpuolella. Tämä tulpattiin.

Kuvaus
Statusok
Lausunto

Sula-aukko: Konstruktion takia vaurion etenemisen todentaminen hyvin vaikeaa. Korjauskertojen määrä suositellaan rajoitettavaksi max. 3 kertaan, dokumentointi tärkeää. Suositellaan jäljelle jääneiden aukkojen uusimista.
Keittopinta: Putken voi tukkia monella tapaa 🙂
