Vauriohaku

K-17800 – UPM-Kymmene Oyj, Kaukaan sellutehdas – 16.9.2013 7:30

Käsitelty1
IlmoittajaTuomo Lintukangas
Vaurio havaittu16.9.2013 7:30
Kattilan käyttötilanne, jossa vaurio havaittiinnormaalikäyttö
Vaurioitunut osaekonomaiseri
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohta
Tulipesän vauriokohta
Vaurion sattuessa ilmenivesivuoto kattilan ulkopuolelle
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapanormaali alasajo
Seisokkiaika, tuntia47
Lisätiedot

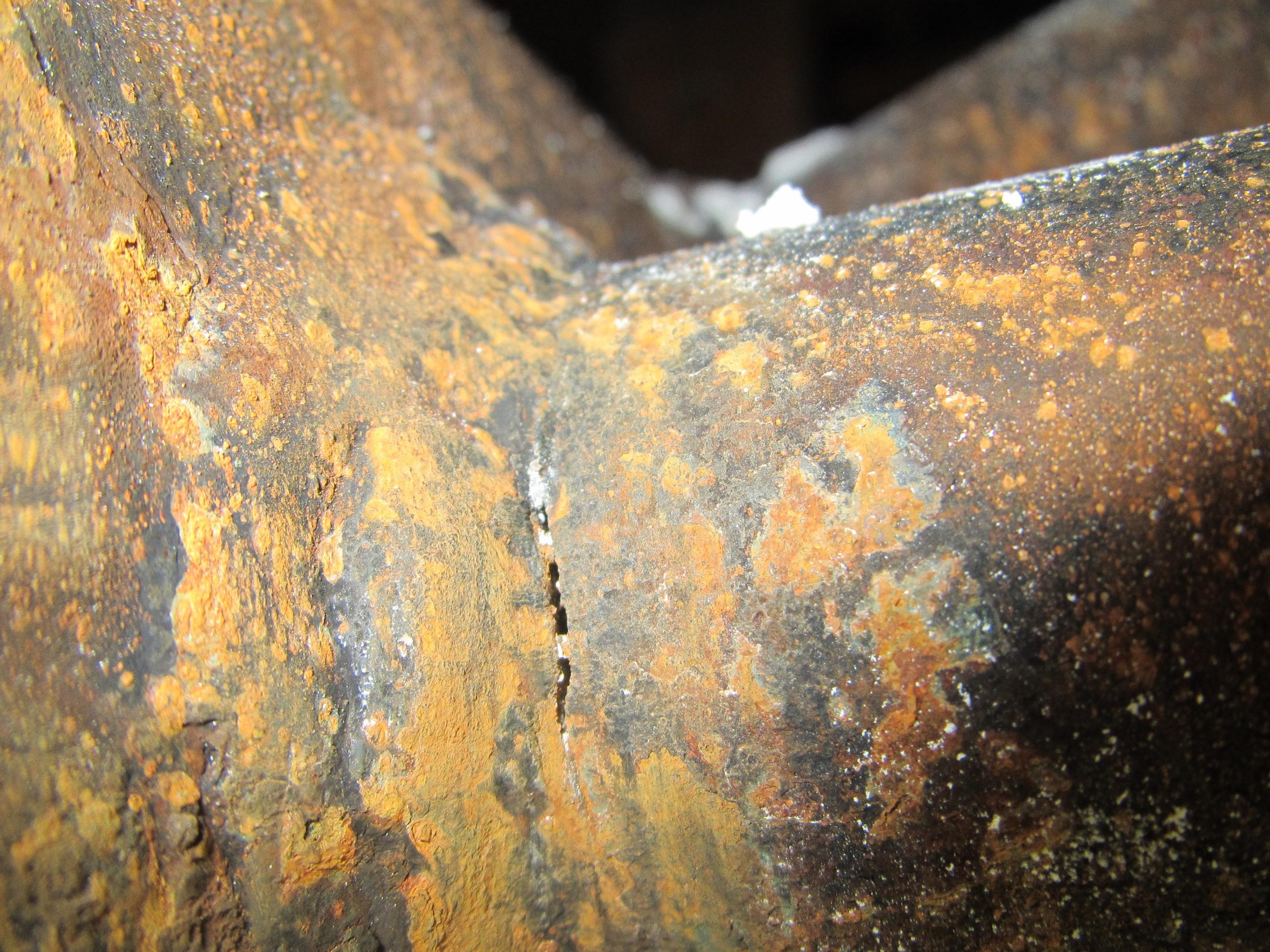

Kattila oli normaalissa sellutehtaan tuotantovauhdissa. EKO1:n kolakuljettimelta tuli vettä. Kattila ajettiin alas 15 h myöhemmin hallitusti. Vauriopaikaksi paikantui EKO1 alajakokammion ja pääjakokammion hitsisauma missä oli muutaman mm pitkä railo putken puolella hitsisaumaa sivussa (kuva). Siitä lähtenyt vesisuihku oli ohentanut myös viereistä vastaavaa samassa tasossa olevaa pääjakokammioon yhtyvää putkea 2,2 mm paksuuteen. Vauriopaikka oli savukaasun virtaussuuntaan katsoen vasemmalta seinältä lukien numero 40 ja ohentunut putki numero 42. Molemmat vaihdettiin noin 700 mm matkalta ja istutettiin uudestaan pääjakokammioon. Myös pääjakokammion kylkeen oli kulunut ura joka mitattiin ja hiottiin. Vuoto oli siis ehtinyt olla pidempään. Materiaali oli st45,8 III ja koko 51 x 6,1 mm. Vastaava vaurio raportoitu EKO2 9/2012.

Kuvaus
Statusok
Lausunto

Särön aiheuttama vuoto pääjakokammion ja elementin yhdysputken välisen hitsin muutosvyöhykkeessä alajakokammion puolella. Syynä elementin sivuttaisheilunta. Korjauksen/uusinnan jälkeen suositellaan elementtien sidonnan tarkastamista sekä parantamista.
