K-17777 SK6 – Stora Enso Oyj, Imatran tehtaat, SK6 – 6.4.1999 7:20

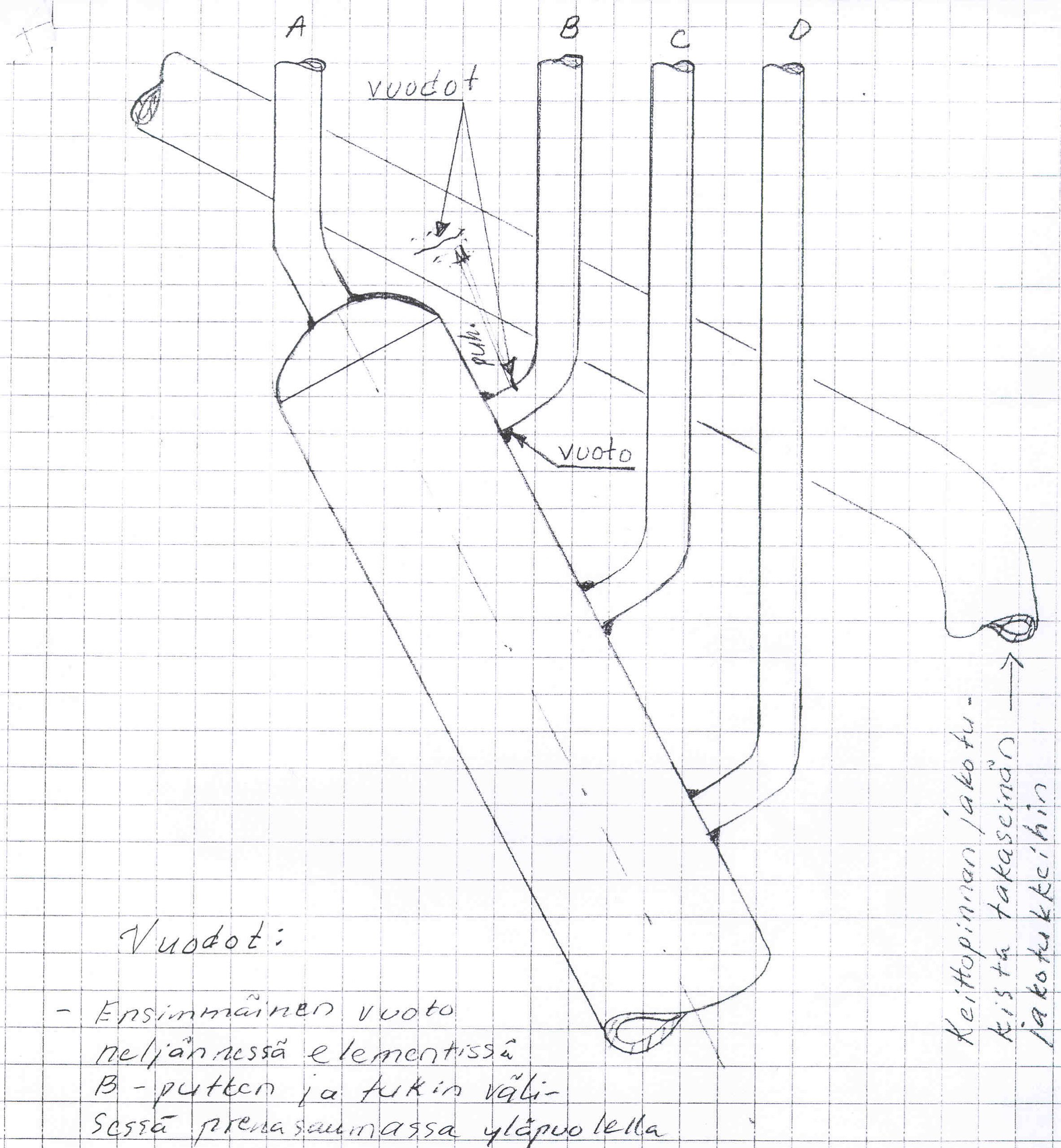

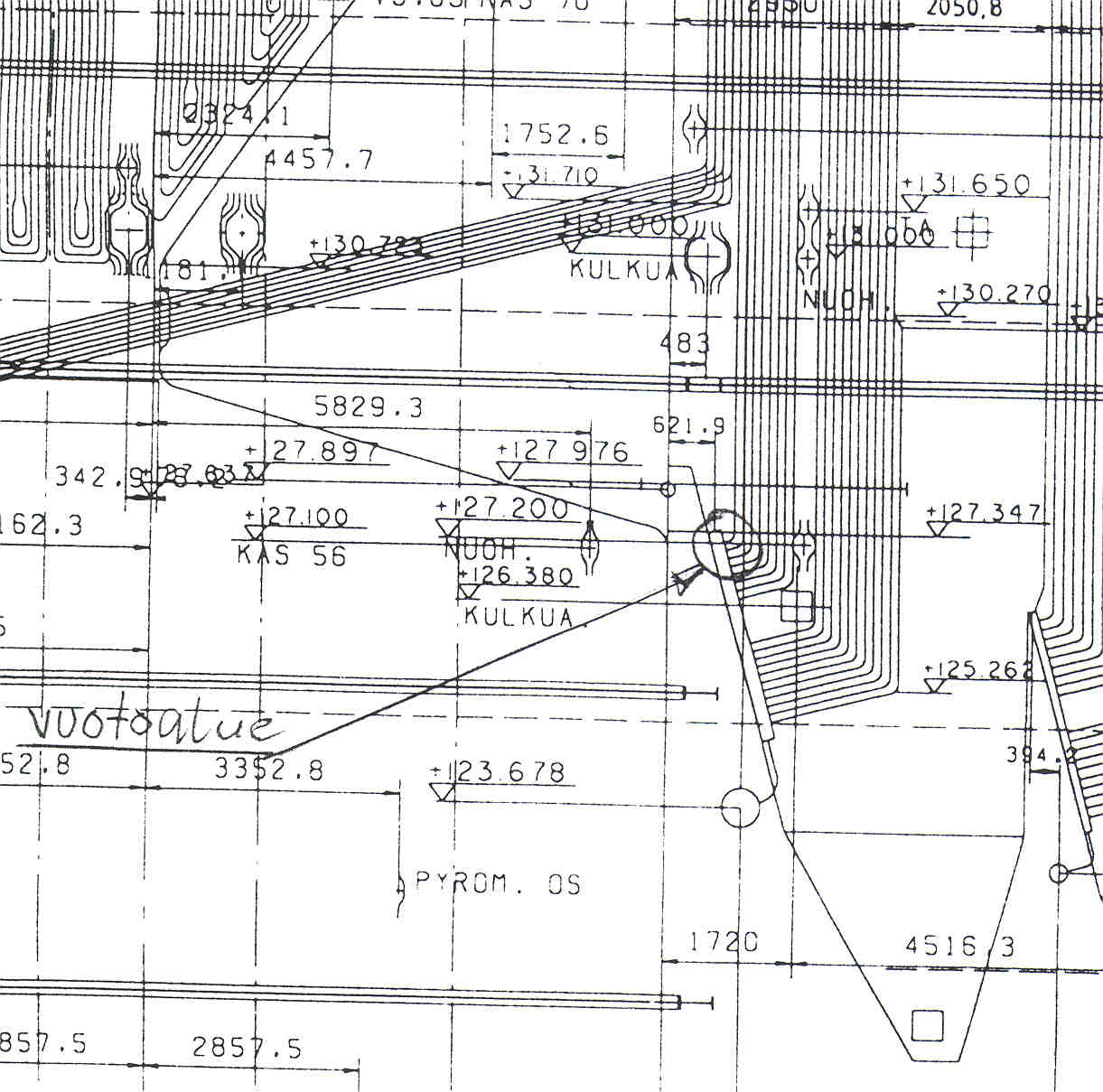

Kattila oli normaalilla lipeänpoltolla, höyrynvirtaus 86 kg/s, lämpötila 452 C ja lipeänvirtaus 26 l/s Yövuoron lopulla havaittiin kattilan keittopinnan suppilossa märkää suolaa ja vettä. Vettä tuli reippaanlaisesti, joten lipeänpolton vähentäminen aloitettiin heti höyrykuormien niin salliessa. Kaasutulilal havaittiin vuodon olevan keittoputkiston alajakootukissa olevissa putkissa oikealla puolella kattilaa, kolmannessa tai neljännessä elementissä. Kattila ajettiin normaalisti alas ja jäähdytettiin. Vuoto oli neljännessä elementissä, sen ns. B-putkessa n.30-40 mm päässä tukin ja putken välisestä piensaumasta putken yläpuolella. Vauriokohta oli poikittainen särö putken poikkisuuntaan. Samassa kohdassa on ollut vuoto 11.11.1999 jolloin särö avattiin ja hitsattiin. Vauriokohdasta puhdaltanut vesi oli aiheuttanut kolmannen ja neljännen elementin välistä menevään takaseinän jakoputken syöttöputkeen n.50 mm pituisen rosoisen halkeaman. Puhallus oli kuluttanut putkea vuotokohdan ympäriltä joknun verran. Putkien koot ovat B-putki, St45.8/,42,4x5mm ja syöttöputki St45.8/3,76.1×6,3. Vauriokohdat korjattiin vaihtamalla pätkät uutta putkea, ns. B-putki 300 mm pituinen pätkä evän alapuolelta tukkiin, uusimalla tukkiin tuleva, materiaali 15Mo3. Syöttöputki korjattiin vaihtamall n.500 mm pituinen pätkä. Tarkastettaessa magneettijauheella korjauskohtien ympäristön vastaavia putkia, löytyi viidennestä elementistä särö B-putken saumasta joka kiertyi putken ympäri. Kohta korjattu avaamalla hitsi ja hitsaamalla ympäri. Kattila ponnistettu 08.4 klo 12.00 Vpk 110 bar. Vesipainekokeessa löytyi vielä yksi vuoto, yhdeksännessä elementissä niin ikään B-putkessa tukin ja putken piensaumassa, putken alapuolella. Vuoto korjattu vaihtamalla uusi pätkä putkea n. 300 mm ja uusimalla putken liitossauma tukissa, materiaali ja koko kuten edelle. Kaikki kohteet tarkastettu magneettijauheella. Kattila ponnistettu 09.04 klo 4.30 OK. Korjaustyön aikana tarkastettiin niin paljon keittopintaa alapään B- ja C-putkia kuin aika antoi myötä. Säröjä löytyi runsaasti, yht. 20:stä putkesta yhteensä. Säröt sijoittuvat etenkin kattilan oikealle puolelle. Säröt lienee lämpölaajenemisen aiheuttamia murtumia, Juhannusseisokissa-99 varaudutaan vaihtamaan pätkiä ja selvitystyötä jatketaan.
Putkivauriot, säröt elementtiputkien kammioliitoshitsin läheisyydessä, ovat seurausta rakenteeseen syntyneistä lämpötilaeroista, joita rakenne ei pysty kaikilta osin vastaanottamaan. Rakenteen joustamattomimmat elementtiputket sijaitsevat elementtikammion yläpäässä ja siksi vauriot esiintyvät ensisijaisesti näissä putkissa. Syy kyseisten putkien jäykkyyteen on niiden jousto-osien lyhyydessä.
