Vauriohaku

K-17777 SK6 – Stora Enso Oyj, Imatran tehtaat, SK6 – 2.9.2019 20:10

Käsitelty1
IlmoittajaT.Hirvonen
Vaurio havaittu2.9.2019 20:10
Kattilan käyttötilanne, jossa vaurio havaittiinnormaalikäyttö
Vaurioitunut osatulipesä, tulistin
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohtatulipesän vasen sivu
Tulipesän vauriokohtatulipesän vasen sivu
Vaurion sattuessa ilmenivesivuoto tulipesään, vesivuoto kattilaan tulipesän ulkopuolelle, muuta
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapanormaali alasajo
Seisokkiaika, tuntia90
Lisätiedot

SK6:si oli normaalissa tuotannossa 2.9.19  höyrymäärä 125 kg/s poltto n. 40 l/s  ka. 71% kun tulipesänpaine ja syve-höyry erotus "pomppas" rajusti n.klo 20. Kattila pysyi kuitenkin tulilla ja linjassa, valvomo ilmoitti heti asiasta minulle kotia ja annoin puhelin ohjeita mitä pitää varmistaa ja lähdin itse paikalle. Paikalle päästyäni pesän tilanne oli rauhoittunut niin ettei kattila puhaltanut mistään aukoista, tulipesä ei paineillut enään, mutta syve-höyry ero oli huomattava n. 20 kg/s!

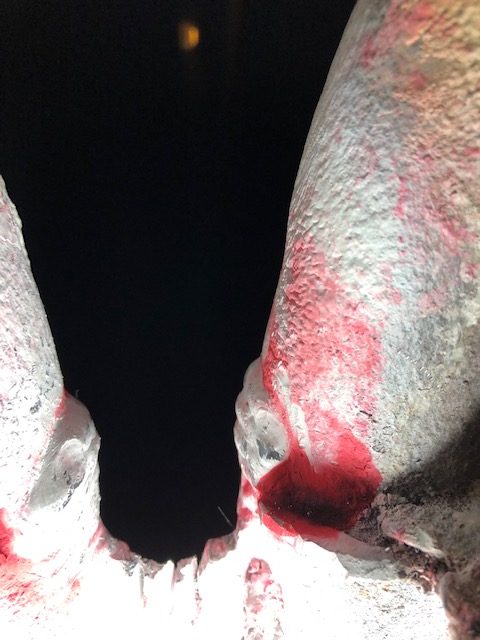

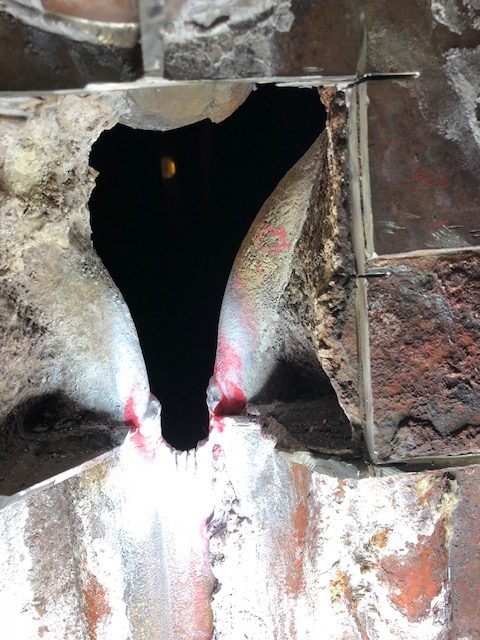

Mitään ylimääräisiä tai poikkeavia ääniä ei kuulunut  tulipesästä. Kiersimme kattilamiehen ja vuoromestarin  kanssa kattilaa ja yläkerroksissa kävi korviin voimakasta "pöhinää" aivan jos tulistin putki on poikki. Voimakkaammillaan ääni kuultiin nuohoin 49 kohdalta kerros 14. Nuohoimen läpiviennin eristepeltejä raottaessamme paljastui pieni vesivuoto. Kattila laitettiin alasajoon. Alasajon jälkeen vuoto paljastui nuohoimen vasemman puolen ohitusputken evän lopetussaumassa, vuoto kohta korjattiin avaamalla sitä hieman ja päälle hitsaamalla. Korjaus saatiin tehdä ulkopuolelta ja hitsaus osaksi pelin avulla.

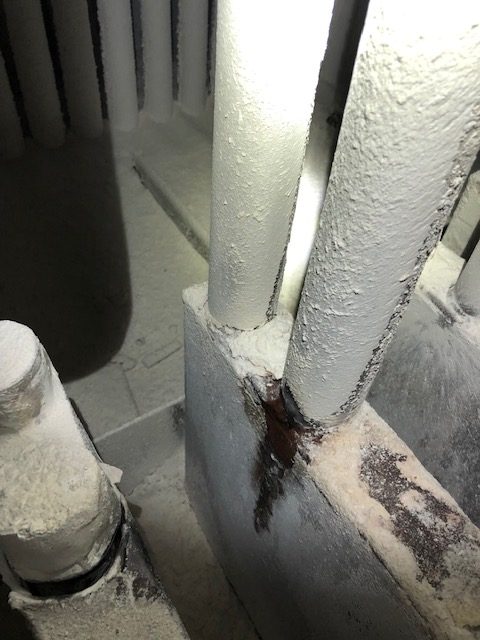

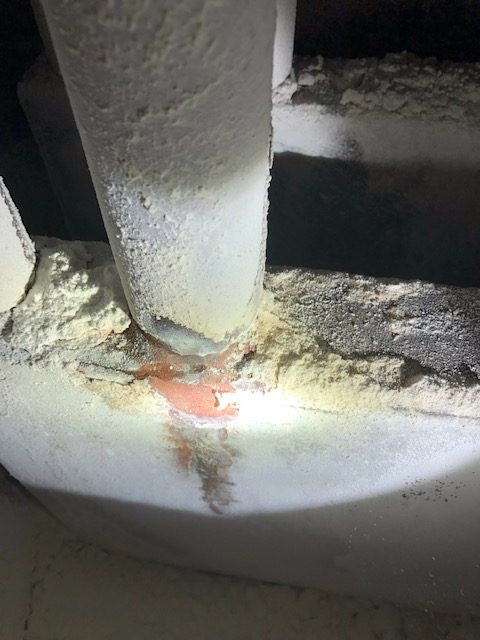

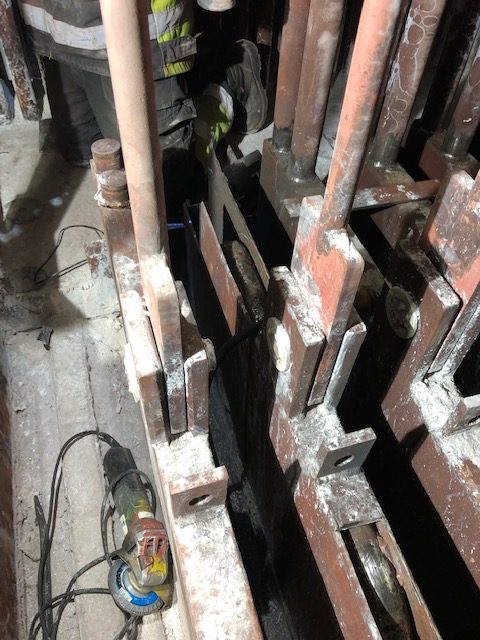

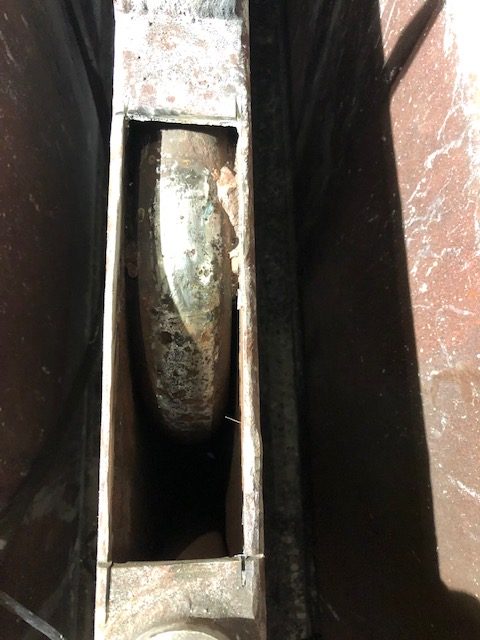

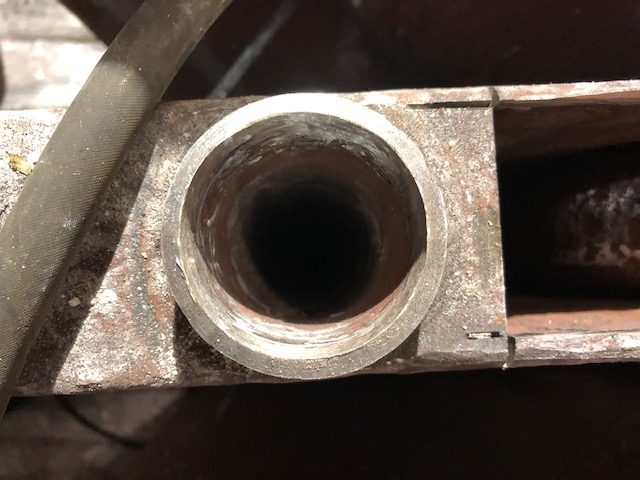

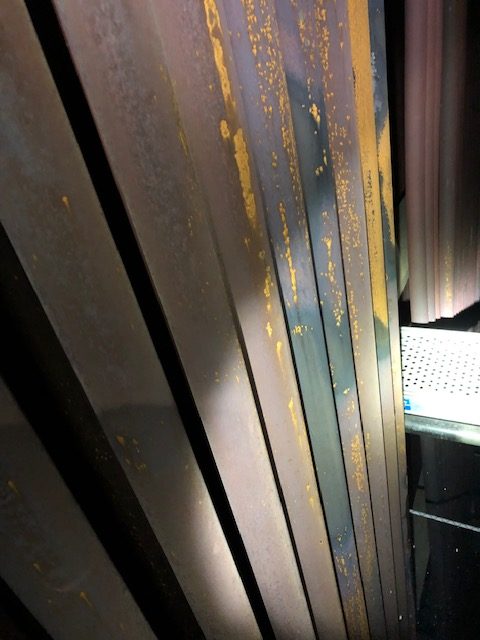

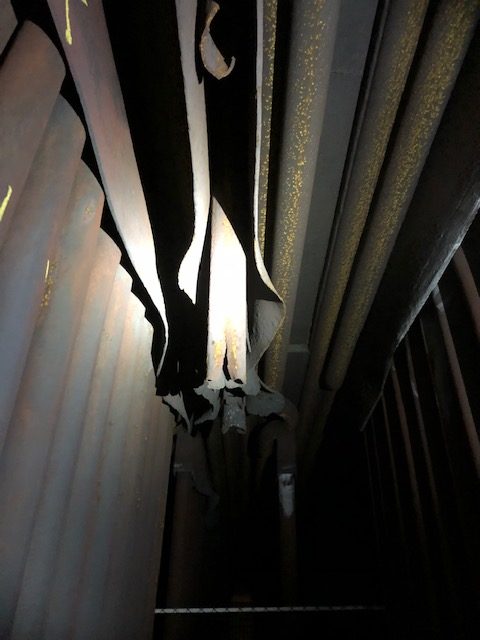

Mutta vielä jäi epäilys siitä tulistin vuodosta mitä ei mistään luukuista havaittu, kunnes vesitäytön aikana se sitten paljastui. 1A: tulistin putki oli mennyt poikki katon läpiviennin juuresta. Korjaus tehtiin kattokaapissa tulppaamalla putket 4 kpl siitä paneelista. Nämä molemmat kohteet korjattiin sitten seuraavalla viikolla alkaneessa seisokissa, nuohoimen ohitusputket vaihdettiin ja tulistin putkelle tehtiin kovuusmittaukset ja tuloksien 110- 120 Vickers asteikolla, perusteella siihen vaihdettiin uudet putken pätkät kattokaapissa. Putki oli katkennut läpivientikotelon sisällä suoraan poikki, katkennut osa lähettettiin Inspectalle tutkittavaksi. Katkennut tulistin putki sijaitsee liki tulistin elementtien keskikohdalla, sen vierestä on jo aiemmin poistettu ja tulpattu 2 elementtiä.

Kuvaus
Status
Lausunto

Kyseessa on kaksi erillistä vauriota.

  1. Vuoto nuohoimen ohitusputken evän lopetussaumassa
  2. Tulistinputkivaurio

1. Todennäköinen syy evän lopetussauman vuotoon on rakenteesta johtuva epäjatkuvuuskohta saumassa = hankala hitsata

2. Tulistinputkivauriossa oli kyse väsymismurtumasta ja todennäköinen syy on tiivistehitsien hitsaus liian korkeilla virran arvoilla. Tulistimien sidontojen kunnolla on myös yleensä vaikutusta tämän kaltaisten vaurioiden syntyyn (raportissa ei mainita siteiden kuntoa)

Tiivistehitsien laatuun olisi hyvä kiinnittää valmistusvaiheessa huomiota.
