Vauriohaku

K-17442 – Stora Enso Oyj, Oulun Tehtaat – 26.4.1995 11:00

Käsitelty1
IlmoittajaReijo Hukkanen
Vaurio havaittu26.4.1995 11:00
Kattilan käyttötilanne, jossa vaurio havaittiinnormaalikäyttö
Vaurioitunut osaekonomaiseri,
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohta
Tulipesän vauriokohta
Vaurion sattuessa ilmenivesivuoto kattilan ulkopuolelle,
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapanormaali alasajo
Seisokkiaika, tuntia30
Lisätiedot

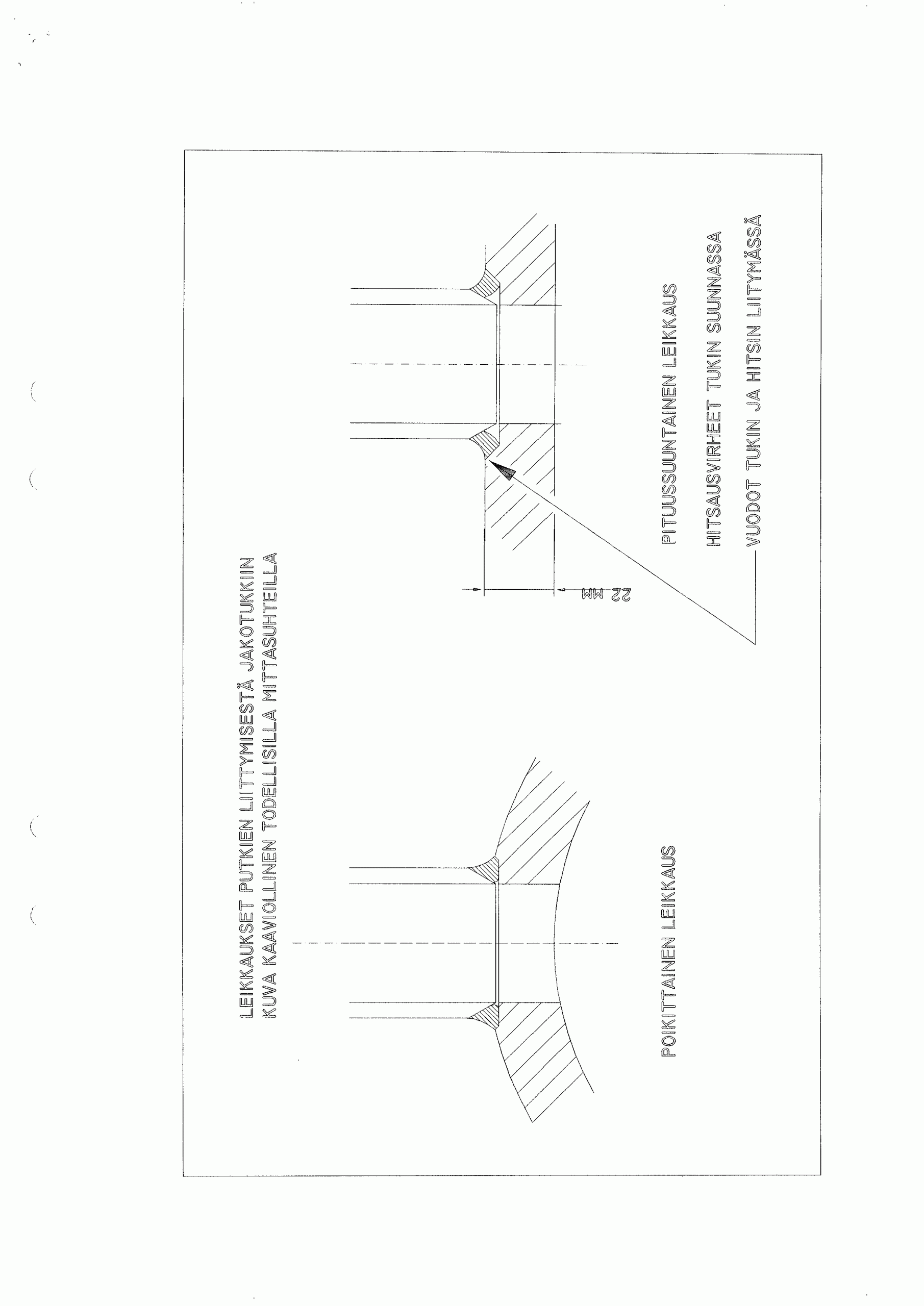

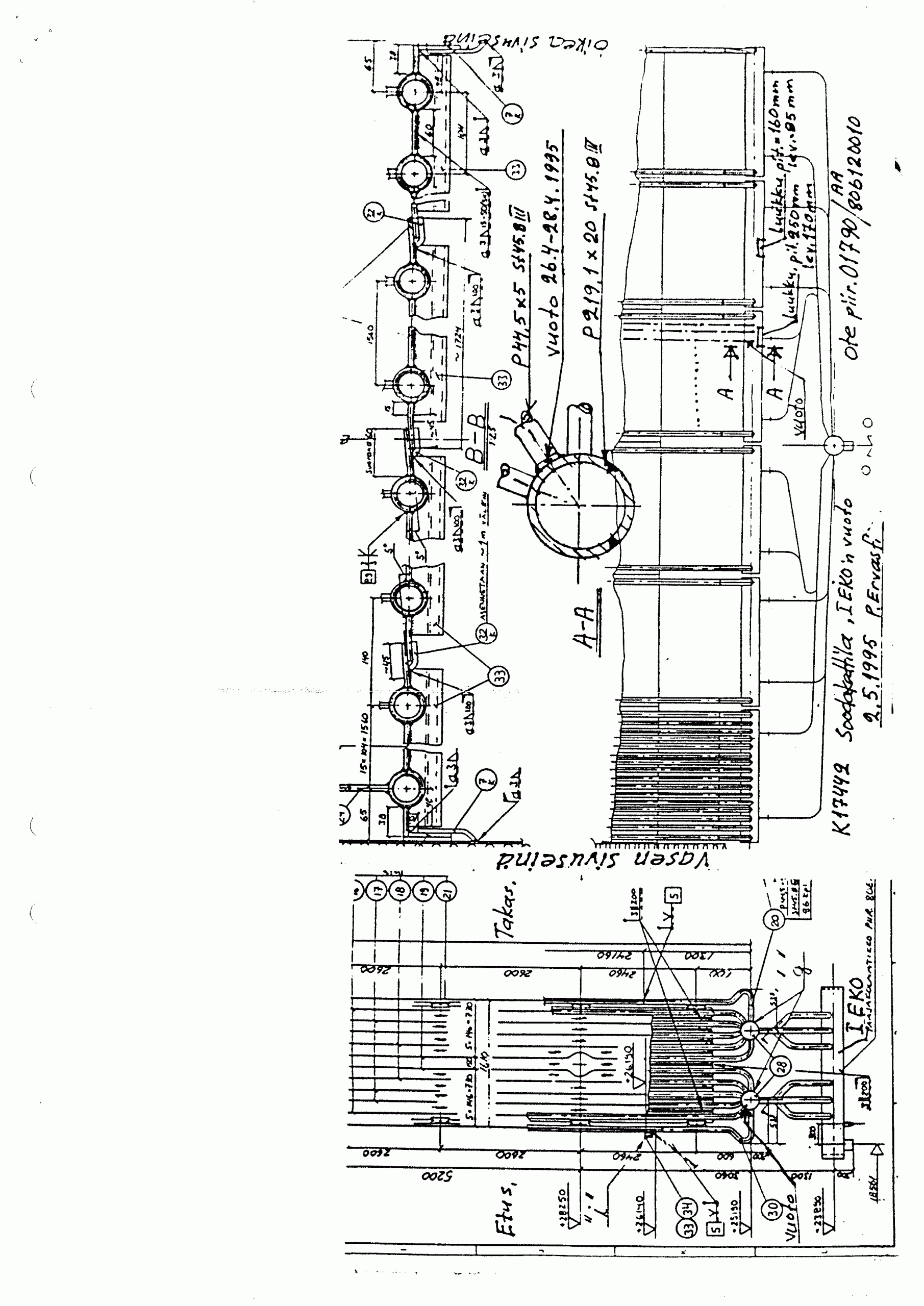

Kattilan normaalikäytössä havaittiin kosteutta eko 1:n ketjukuljettimella. Syöttöveden ja höyryn ero ei ollut kasvanut mittaus- ja laskuritarkkuuden rajoissa. Harkinnan jälkeen päätettiin aikaistaa 4 vrk:n kuluttua alkavaa vappuseisakkia 2 vrk siirtämällä vapun jälkeen suunniteltu seisakki vappua edeltäväksi. Alasajon jälkeen löydettiin vuoto ekonomaiserin 1:n jakolaatikon ja lähtevän lämpöpintaputken hitsisauman tukin puoleisesta reunasta. Vuoto oli oikealta katsottuna 3:ssa jakolaatikon neljännessä rivissä ja toisessa putkessa. Vuoto oli samanlainen kuin 15.06.1994 samassa jakolaatikossa havaittu vuoto. Tehdyissä tarkastuksissa ei onnistuttu selvittämään perussyytä tälle aiemmalle vuodolle. Vuodon syyn selvittämiseksi jakolaatikon alapuolelle tehtiin tarkastusaukko. Vuotanut hitsisauma hiottiin auki. Perussyyksi havaittiin hitsausvirhe putken liitäntähitsissä. Hitsien tunkeuma oli hyvin vajaa jakolaatikon pituussuunnassa. Ekonomaiserin kylmässä (syöttövesi 110 C) alaosassa tapahtunut ulkopuolinen ekorroosio on tuonut esille hitsissä olevan huokosen, josta aiheutui ko vuoto. Juurivirhe oli säännöllisesti kaikissa putkissa tarkastetuissa kahdessa jakolaatikossa. Vuotanut hitsisauma avattiin ja korjaushitsattiin myös hitsin juuren puolelta.

Kuvaus;
Statusok
Lausunto

Hitsausvirhe putken liitäntähitsissä
