K-17300 SK5 – Stora Enso Oyj, Imatran tehtaat, SK5 – 12.8.2001 5:00

Käsitelty1
IlmoittajaTapani Hämäläinen
Vaurio havaittu12.8.2001 5:00
Kattilan käyttötilanne, jossa vaurio havaittiinnormaalikäyttö
Vaurioitunut osakonvektio-osa,
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohta
Tulipesän vauriokohta
Vaurion sattuessa ilmenivesivuoto kuljettimelle
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapanormaali alasajo
Seisokkiaika, tuntia62
Lisätiedot

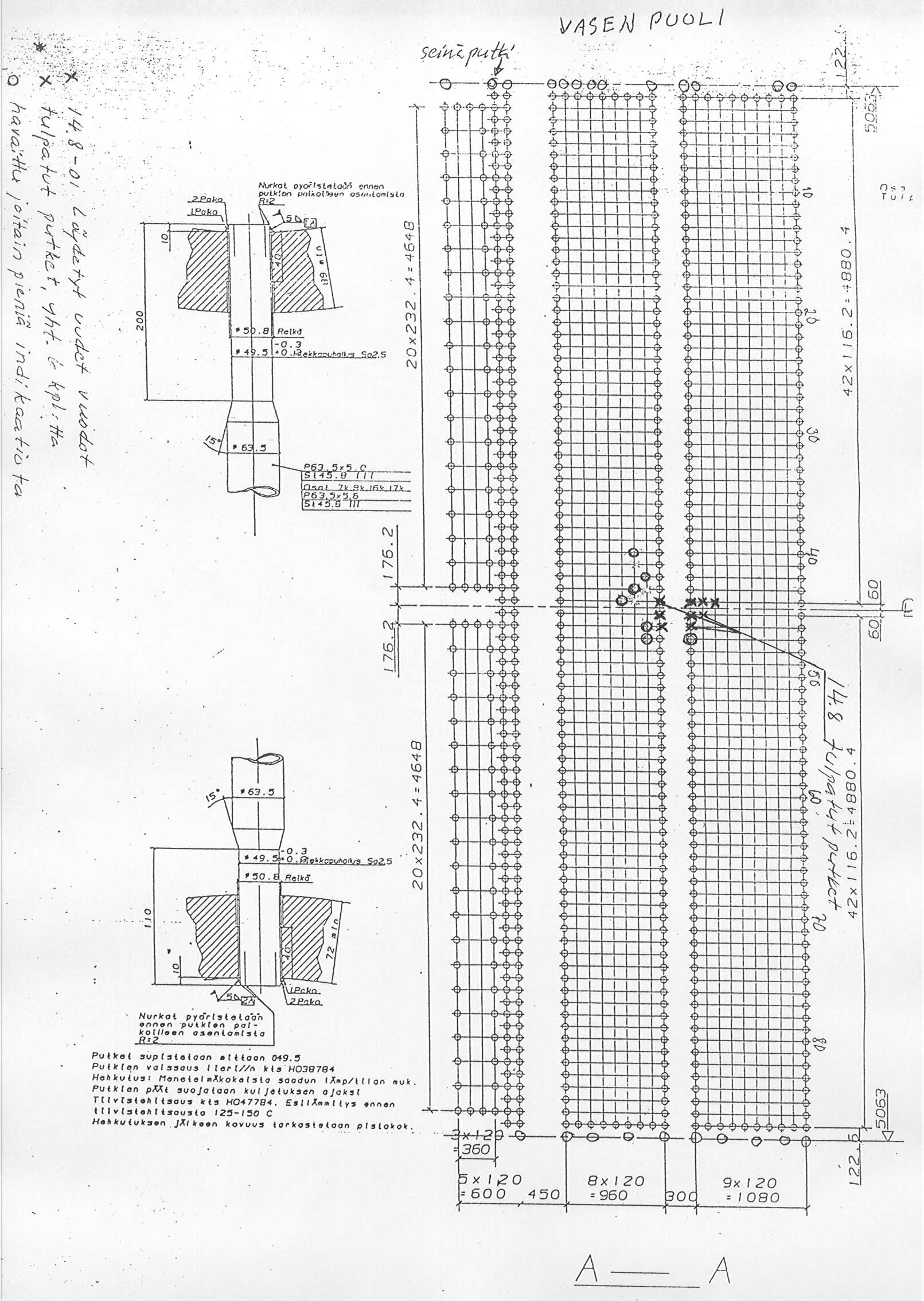

Kattila oli normaalilla lipeänpoltolla,lipeänvirtaus 15l/s. Höyryn virtaus oli 47 kg/s, lämpötila 482C. Lämmittäja havaitsi keittoputkiston suolakuljettimella häiriöitä,mm. sulkusyötin meni tukkoon kostuneesta suolasta.Tällöin havaittiin vettä valuvan keittoputkiston kolakuljettimelle.Vuoto oli vielä melko pieni,joten kattila ajettiin alas normaalilla nopeudella.Tulet sammutettiin 13.8 klo 15.15. Kattilan tarkastuksessa havaittiin,että vuotokohta oli keittopinnan takaosassa keskellä lieriötä kattilan keskiviivan paikkeilla.Kattila vajautettiin ja ala-ja ylälieriön luukut avattiin. Vuotokohdat olivat entisellä vuotoalueella,jossa on ollut aiemminkin vuotoja. Vuotoja löytyi kolme kappaletta,kaikki eri putkissa. Vuotokohdat olivat n.40-60mm päässä alalieriössä putkien suulta lieriön vaipansisäosalla. Vuotavat reiät olivat pyöreänmuotoisia n. 2-6mm halkaisijaltaan. Vuotavat putket olivat vasemmalta seinältä laskien 44:s rivi 11 putki,45:s rivi 9:s putki ja 46:s rivi 10 putki. Putket tulpattiin ylä ja alalieriöstä tulpilla mat. 15Mo3,mitat 38/49mm, lisäaine puikko OK 74.78. Tulpat hitsattiin putken päähän pienasaumalla kahdella pienahitsillä. Hitsaaja Pekka Hiltunen/Foster Wheeler Oy. Vuotokohdat tarkastettu magneettijauheella, ei säröjä. Tarkastaja Pekka Pesonen,Polartest. Seuraavassa seisokissa tarkastetaan keittopinnan nuohointen puhallussuunta kattilan keskellä nuohoimen suunnnavaihdon aikaan,ja muutetaan tarvittaessa puhallussuuntaa pystysuuntaiseksi. On havaittu muissa samanlaisissa kattiloissa nuohoimen puhalluksen aiheuttavan keittopintaputkien voimakkaan värähtelyn suunnanvaihdon aikana,jos puhallussuunta on kohtisuoraan putkiin.

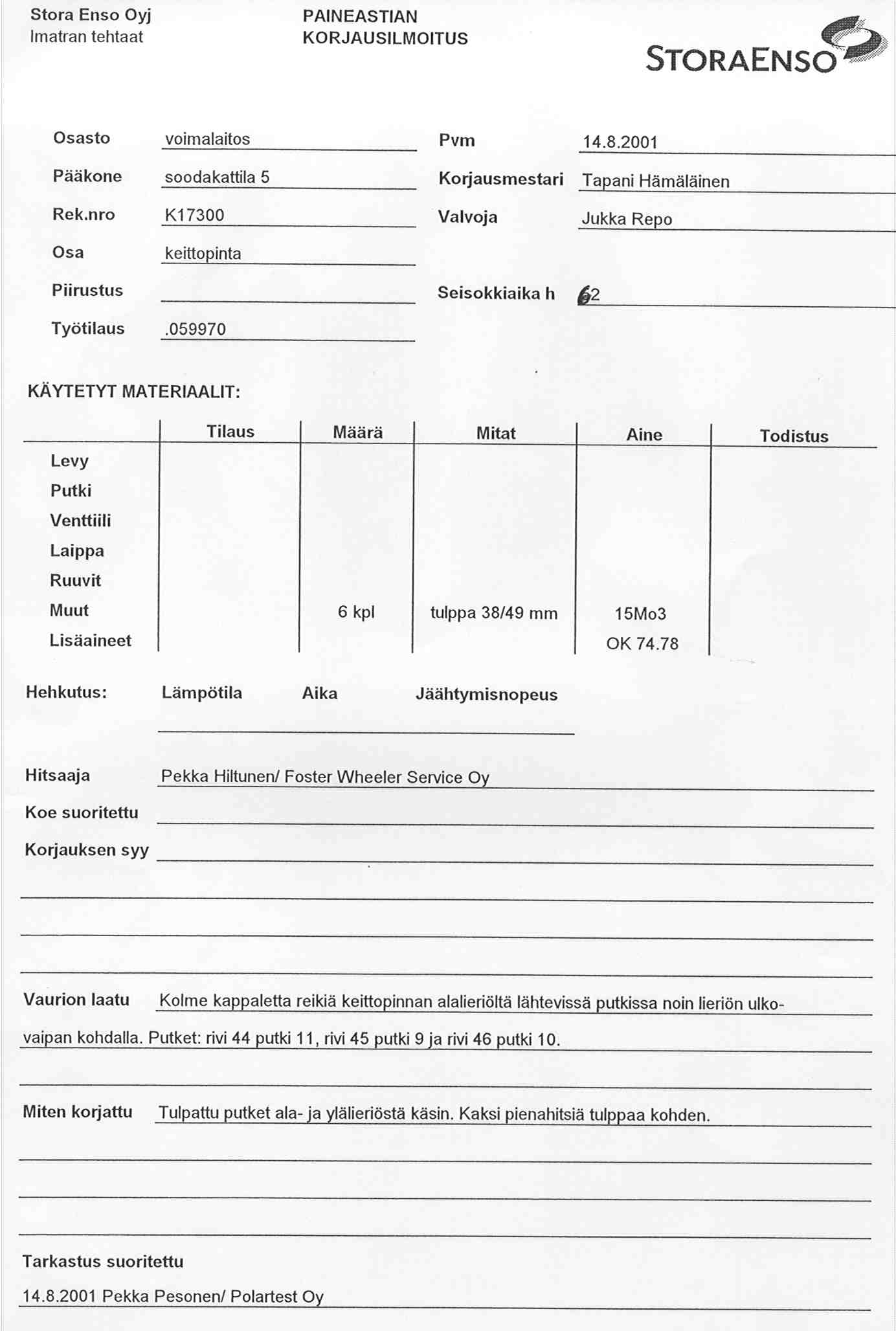

KuvausKorjausilmoitus;
Statusok
Lausunto

Nuohoimen aiheuttamasta värähtelystä syntynyt väsyminen. Ks. vaurio 4/2001.
