Vauriohaku

K-17120 – Metsä Fibre Oy, Kemin tehtaat – 22.9.2017 7:55

Käsitelty1
IlmoittajaKalle Kostamo
Vaurio havaittu22.9.2017 7:55
Kattilan käyttötilanne, jossa vaurio havaittiinvesipainekoe
Vaurioitunut osatulistin
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohta
Tulipesän vauriokohta
Vaurion sattuessa ilmenivesivuoto tulipesään
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapa
Seisokkiaika, tuntia24
Lisätiedot

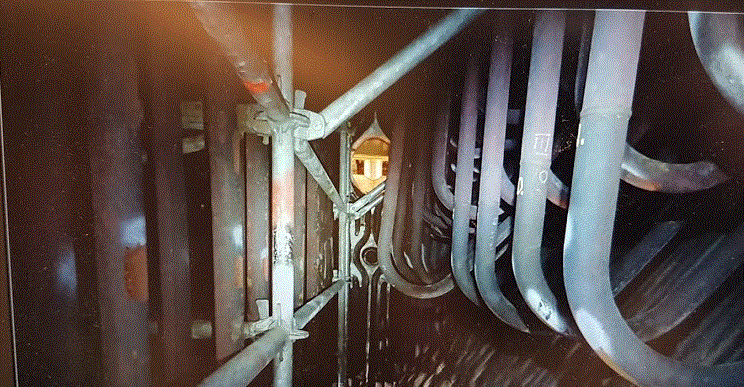

Vuosihuollon yhteydessä korjattiin tertiääri ja sekundääri tulistimen kannatustappeja. Työ oli ennalta sovittu ja tehtiin suunnitellusti. Kannatustapit  sijaitsevat kattokaapin puolella, tiivistyskoteloon hitsattuna. Osa kannatustapeista on pettänyt, josta aiheutuu lisääntynyt kuormitus viereisille tapeille. Lisäksi tulistin elemettien alimmat putket työntyvät kohti nuohoin solaa tai osuvat nokan putkiin.

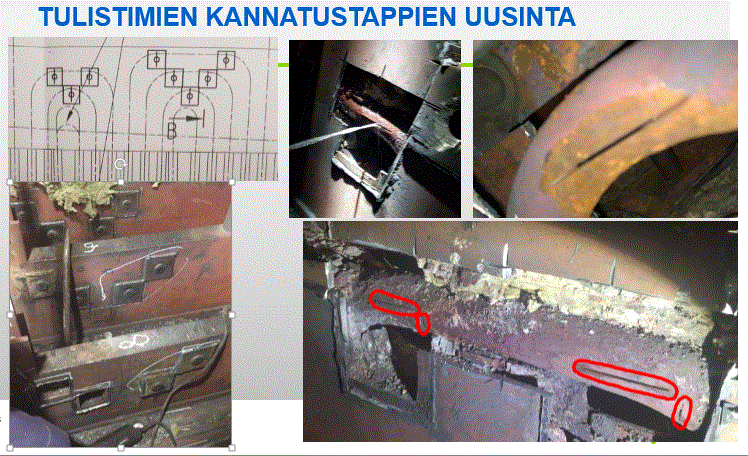

Uusien tappien asentaminen vaatii luukun tekemisen tiivistyskoteloon. Tiivistyskotelo on tulistin putken levyinen, eli tiivistyskotelon levy on kiinni tulistin putkessa. Jotta tiivistyskoteloon voidaan tehdä luukku vaati se eritystä tarkkuutta luukun leikkaajalta. Työ suoritetaan kulmahiomakoneella leikkaamalla kolmelta sivulta tiivistyskotelo auki ja tämän jälkeen luukku aukaistaan vääntämällä levyä. Neljäs sivu leikataan tämän jälkeen irti jotta vältytään laikan osuminen tulistin putkeen.

Seisokin aikana ei ilmennyt toimittajan mukaan ongelmia. Tiiveyskokeen yhteydessä n 35 bar paineessa havaittiin voimakas vesivuoto katon rajassa kattilan tulipesän puolella tertiääritulistimen alueella. Tarkempi tutkimus osoitti vuodon olevan tertiääritulistimen elementissä 26. Tiivistyskoteloon hitsatut tapit irroitettiin ja havaittin vuodon aiheutuvan kulmahiomakoneen viillosta tulistinputken käyrässä. Viillot olivat molemmin puolin putkea.

Samalla tarkistettiin viereiset tulistin elementit 27 ja 28. Näissä ei havaittu vastaavaa vikaa. Korjauksen jälkeen tehtiin toinen tiiveyskoe. Paineen ollessa noin 30 bar havaittiin uudelleen vuoto tiivistyskotelossa. Tällä kertaa tertiääritulistimen elementissä 25. Asentajia haastattelemalla vuotovat elementit oli tehnyt sama henkilö. Hän oli tehnyt myös elementit  21, 22, 23 ja 24. Nämä tiivistyskotelot avattiin ja havaittiin sama vika kaikissa kohteissa. Tämän lisäksi avattiin myös kaksi muuta erin asentajan tekemää luukkua mutta niissä ei havaittu vauriota.

Kuvaus
Status
Lausunto

Syy tappien katkeamiselle on pitkät ajojaksot ylikuormalla ja tukkeutuneella tulistajalla. Mitä enemmän siteitä on poikki, voimat kohdistuvat yksittäisille tapeille.

Valitettava seuraus huolimattomasta työsuorituksesta, lisäksi tekijä ei kertonut vahingosta.
