Vauriohaku

K-17800 – UPM-Kymmene Oyj, Kaukaan sellutehdas – 17.8.2022 12:20

Käsitelty
IlmoittajaSamuli Särkelä
Vaurio havaittu17.8.2022 12:20
Kattilan käyttötilanne, jossa vaurio havaittiinnormaalikäyttö
Vaurioitunut osaekonomaiseri
Vaurioitunut, jos muu osa mikä
Tulipesän vauriokohta
Tulipesän vauriokohta
Vaurion sattuessa ilmenivesivuoto kattilan ulkopuolelle
Vaurion sattuessa, jos sulavesiräjähdys, lukumäärä
Vaurion sattuessa, jos muuta, mitä
Kattilan alasajotapanormaali alasajo
Seisokkiaika, tuntia55
Lisätiedot

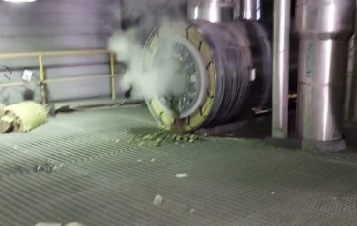

17. elokuuta keskiviikkona havaittiin kattilan katolla vettä ja selvityksessä löytyi vuoto Dolezal 1 kannen päätylaipasta. Vettä oli valunut kattilan katolle ja kattokaapin eristeet höyrysivät Dolezalin alapuolella. Kameravalvonta järjestettiin paikalle. Vuotovesi ohjattiin pois kattopellityksestä ja korjaussuunnitelmat aloitettiin. Kattokaapin höyryäminen ei loppunut muutaman tunnin kuluessa ja ekonomaiserien välissä olevaa luukkua varovasti raottaessa kaappi oli selvästi ylipaineinen ja höyryä purkaantui havaittavasti ulos. Vuodonvalvonta ja vesi/höyry suhteessa ei näkynyt merkkejä vuodosta. Kuuntelemalla vuotopaikka paikallistui Eko2 tukin tienoille. Tukin päältä poistettiin kattopeltiä ja villojen läpi tuli havaittava puhallus. Tehdas ajettiin viikonloppua vasten alas.

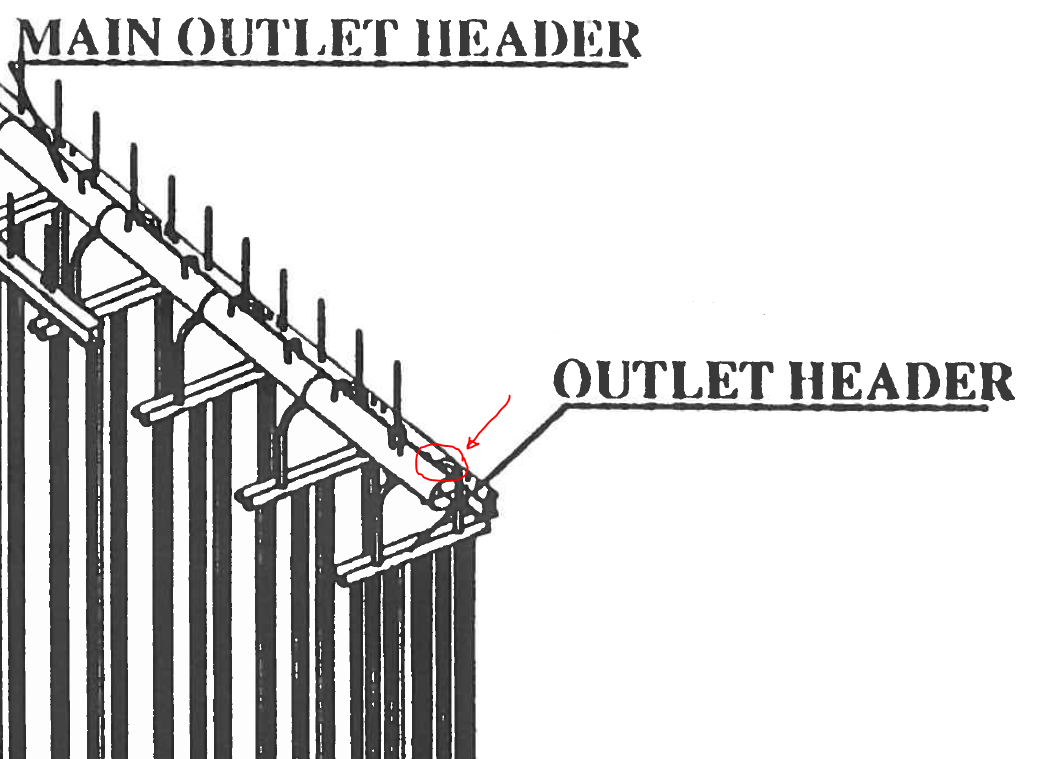

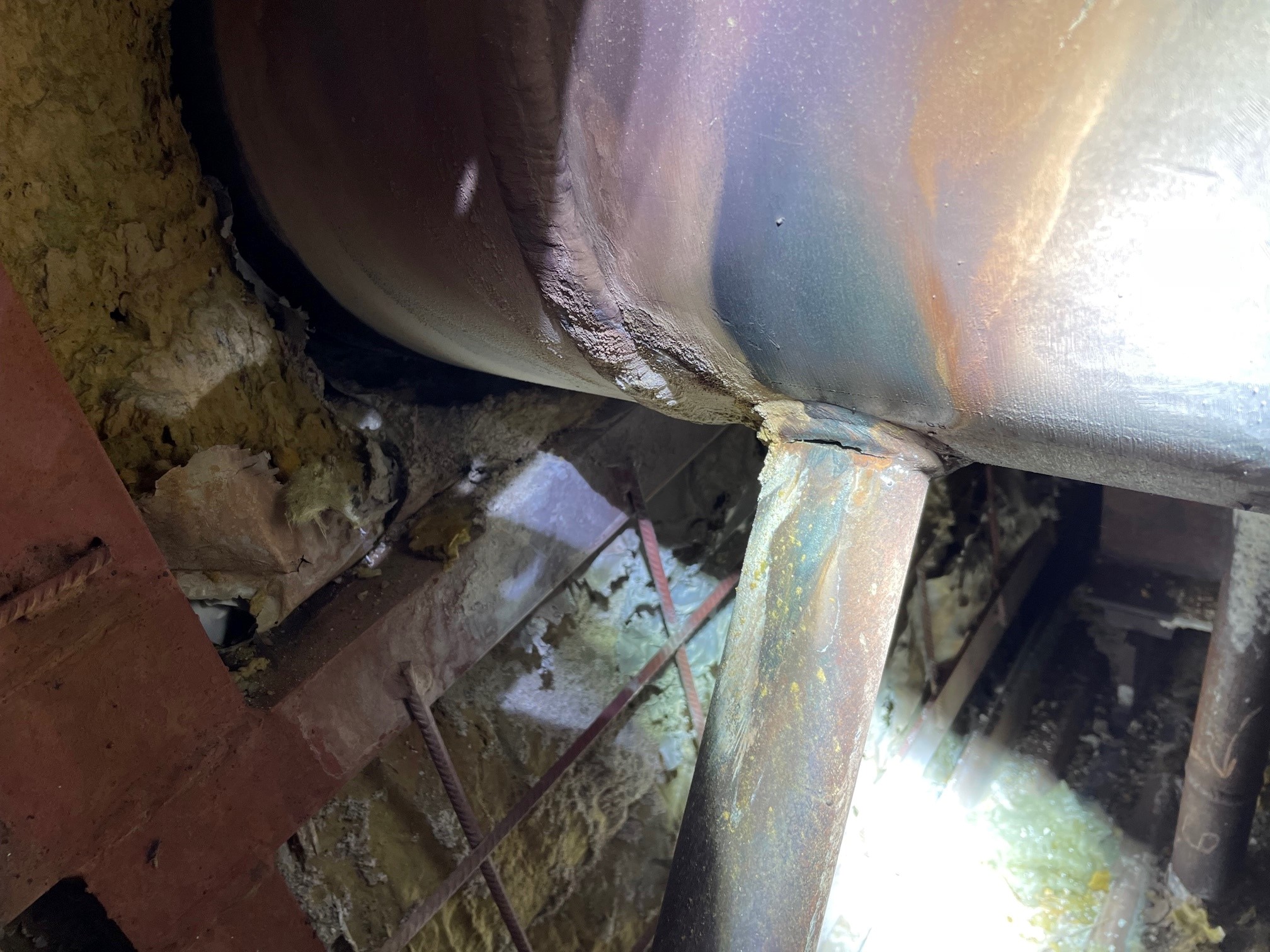

Vuotokohta löytyi eko 2 vasemmanpuoleisen 1. elementin kokoojaputken ja pääkokoojakammion välisestä saumasta. Tukin molemmat päät tarkastettiin ja samanlainen vaurio löytyi myös oikealta, laitimmaisesta putkesta. Molempien puolien kokoojaputket katkaistiin kammiosta ja tehtiin uudella kokoojaputkella 51×6.3 16Mo3, 200 mm uusi istutus kammioon ja päittäisliitos.

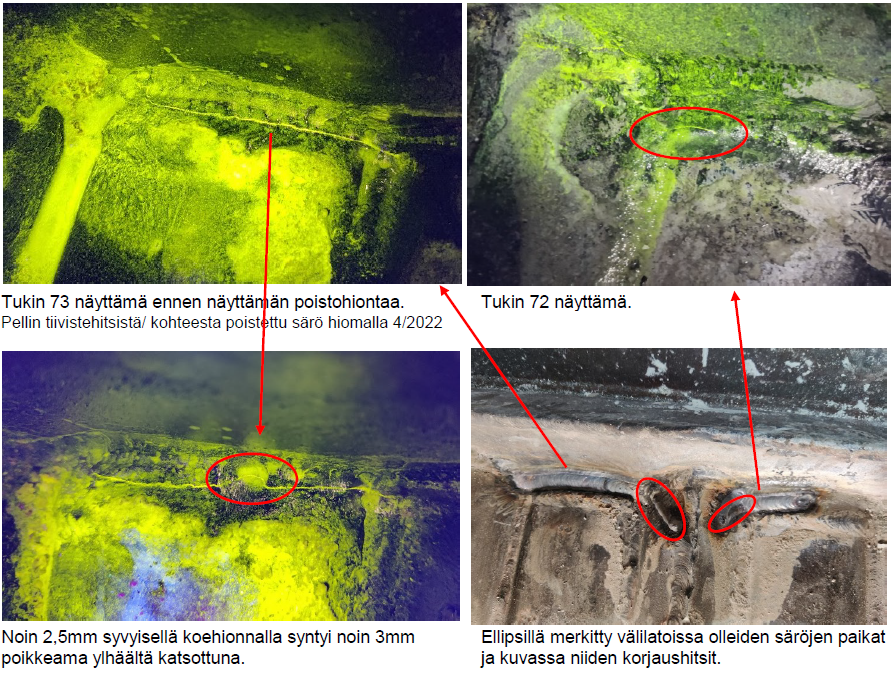

Korjauksen aikana tarkastettiin kattokaappia ja seisokin 2022 aikaisia korjauksia. Keittopinnan oikean seinän laitimmaisten elementtien ylätukkien päätyhitsien korjauskohdat puhdistettiin ja magnattiin. Tukkien 73 ja 72 sularajassa näyttämä. Molemmat näyttämät jatkuivat noin 20-30mm putkien välissä olevassa kulmaraudassa. Särön etenemissuunta hahmoteltiin ja säröt poistettiin hiomalla. Säröt etenivät rakenteen läpi. Rakenne korjattiin hitsaamalla, 139.7×14.2 St45.88 /HII pääty. Vauriot olivat muodostuneet kolmen kuukauden ajojakson aikana.

Keittopinnan rakenne alkaa pettämään. Elementtien väliset sidonnat osittain irronneet eikä elementtien väliin mahdu kunnolla tarkastamaan. Vaurion mahdollinen syy liiallinen liike ja värähtely.
Ekonomaiseri 2 tukkien päitä ei tarkastettu edellisessä seisokissa. Alapään sidontojen rikkoontumiset ja tiivisteseinän vauriot lisäävät väsyttävää kuormaa yläpään istutuksille.
Dolezalin vuoto oli vaurioittanut tiivistepintoja, tiivistepinnat täytehitsattiin, koneistettiin ja asennettiin uusi tiiviste. Vuodon oli aiheuttanut tiivisteen väärä asennus konepajalla.

Vesipainekoe 22.8. maanantai -aamusta, vajautus ja tulille.
